滚珠花键_台湾进口上银hiwin滚珠花键

  • 产品特性:HIWIN滚珠花键为一种滚动导引元件,主要是由螺帽、螺杆、钢珠与保持器所组成,藉由钢珠在螺帽与螺杆之间作无限循环的滚动,使螺帽能沿著螺杆高精度线性移动。滚珠花键上的钢珠为角接触结构,可承受径向负荷及扭矩负荷。螺帽与轴承一体成型设计,使得滚珠花键在精简的结构达到高负载。 可传递扭矩能力 与线性轴承相比,滚动槽中的钢珠为角度接触,因此螺帽与螺杆可以相对运动,达到传递扭矩的功能。
    产品应用:可传递扭矩能力 与线性轴承相比,滚动槽中的钢珠为角度接触,因此螺帽与螺杆可以相对运动,达到传递扭矩的功能。
  • 产品详情



产品图片

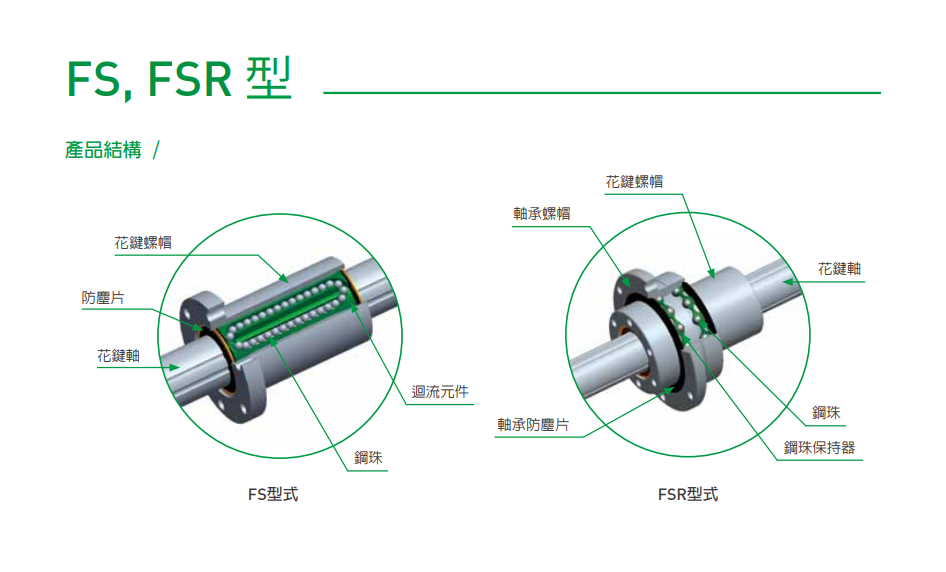

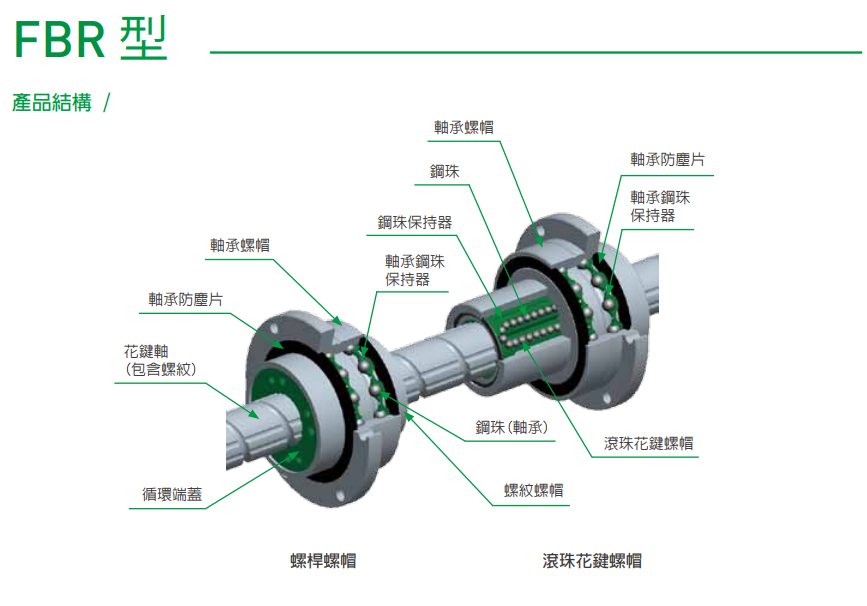

 产品结构





 产品详细信息





 产品特点





特点:
HIWIN滚珠花键为一种滚动导引元件,主要是由螺帽、螺杆、钢珠与保持器所组成,藉由钢珠在螺帽与螺杆之间作无限循环的滚动,使螺帽能沿著螺杆高精度线性移动。滚珠花键上的钢珠为角接触结构,可承受径向负荷及扭矩负荷。螺帽与轴承一体成型设计,使得滚珠花键在精简的结构达到高负载。

滚珠花键设置了3组负荷滚珠,滚珠为面对面的角接触设计,滚珠藉由钢珠保持器,持续进行整列循环运动,透过最佳化的保持器设计,实现高速、高加减速的导引,此外保持器对于钢珠的包覆设计使得螺帽从花键轴中抽出,滚珠也不会脱落。


可传递扭矩能力
与线性轴承相比,滚动槽中的钢珠为角度接触,因此螺帽与螺杆可以相对运动,达到传递扭矩的功能。

一体型结构
因螺帽与轴承做一体化结构,实现高精度且小型的设计。

润滑油路
藉由油路的最佳化设计,将润滑油脂直接导引到滚珠迴流处,改善润滑效果提升使用寿命。

应用
产业用机器人、自动装载机、雷射加工机、自动搬送装置



产品行业应用

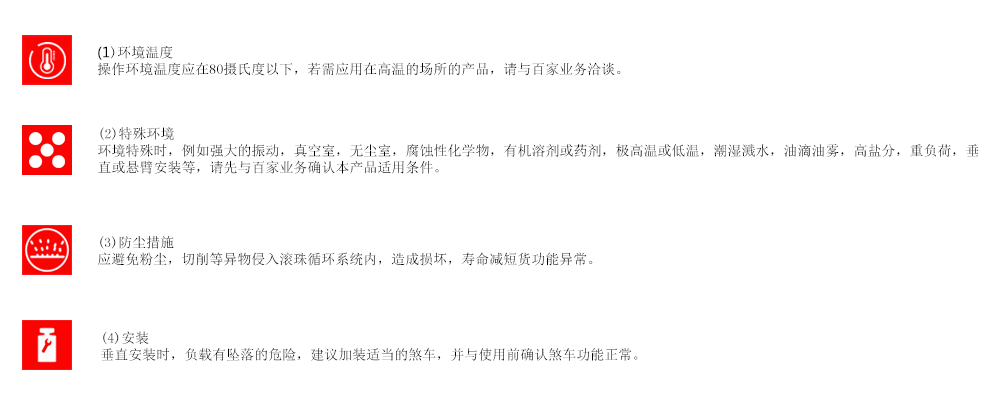

产品使用维护
